Abbildung 7-1: Versuchsverkabelungsdiagramm des Reglers
1. Verbindet Ua und N mit den Stromnetzen 220V ((Ub und N Kurzschluss) und L+ und L- indirekte 100W-Glühlampen.die "netzgebundene" Leuchte ist fest eingeschaltet, die Frequenz Anzeige ist etwa 50,00HZ, drücken Sie "Display" Taste, um die Anzeige Spannung zwischen 50-60 sein sollte.
3. Verwenden Sie einen Draht, um den "COM" und den "DL-Hilfkontakt" kurz zu verbinden, und das "netzverbundene" Licht ist aus.
3. Drücken Sie die Schaltfläche "Erhöhung" oder "Reduzierung", zeigt das digitale Rohr den "gegebenen Spannungswert" der Erhöhung oder Verringerung an.
4. Drücken Sie die Taste "Erhöhung", um den Wert der "gegebenen Spannung" > den Wert der "Spannung" zu machen, sollte die Lampe langsam heller werden.
5. Drücken Sie die Taste "Reduzieren", um den Wert der "gegebenen Spannung" < den Wert der "Spannung" zu machen, sollte die Lampe langsam gedämpft werden.
6Wenn das elektrische Licht an ist, drücken Sie die Taste "magnetisch ausschalten", das "magnetisch ausschalten" Licht ist an, und das Licht sollte ausgeschaltet werden.also wird das "magnetisch ausgeschaltete" Licht immer an sein, sollte zu diesem Zeitpunkt der Strom ausgeschaltet und dann eingeschaltet sein, um wieder normal zu werden.
7. Aufregung Schleife Test: entfernen Sie die Ub-Leitung ohne Anschluss. Drücken und halten Sie die "Aufregung" -Taste, Strom auf den Moment beobachten wird die Glühbirne leuchtet, und dann schnell ausgelöscht,Anzeige, dass die Erregungsschleife normal ist.
Acht, der Regler ist mit dem Netz verbunden.
8.1 Start- und Betriebsschritte
1Starten Sie die Turbine und erhöhen Sie die Geschwindigkeit auf 90 Prozent.
2Drücken Sie die "Erregung"-Taste, um Druck aufzubauen.
3. Drücken Sie die Taste "Erhöhen" oder "Reduzieren", um die Spannung anzupassen. Wenn eine Netzspannung vorhanden ist, wird die Netzspannung automatisch verfolgt.
4- Frequenzgleichung und Netzanschluss.Es wird nach Erfüllung der Bedingungen automatisch in den konstanten Leistungsfaktor-Anpassungsmodus eingegeben., ohne manuelle Einstellung der Reaktionsleistung. Ist sie im Einstellmodus "konstante Spannung"die Reaktionsleistung kann durch die Schaltfläche "Erhöhen" oder "Reduzieren" hinzugefügt oder verringert werden, um den Betriebsanforderungen der Einheit gerecht zu werden;.
8.2 Abschaltschritte
1Schalten Sie die Turbine aus, um die aktive und reaktive Leistung auf Null zu reduzieren.
2- Der Schaltkreislaufschalter.
3Drücken Sie "Ausgeschaltet" Knopf" Magnetisch abgeschaltet "Schalten Sie den Generator und den Wasserkühler aus.
4Wenn die Frequenz unter 35 Hz liegt, schaltet der Regler automatisch den Magneten aus.
9- Bestellungsanweisung.
1. Die Standardkonfiguration des Reglers enthält nicht dieKommunikationsmodul der Maschine.Falls erforderlich, bitte bei der Bestellung angeben.
2. Die Standard-Ausgangssteuerungsspannung des Reglers beträgt 0-90V. Bitte bestätigen Sie vor der Bestellung, ob die Nenn-Erregungsspannung des Wechselstrom-Erregers 90V übersteigt.Es muss angepasst werden..
3. Wenn es sich um einen kleinen bürstenlosen Hochspannungsgenerator (Nennspannung 6KV) handelt,Sie können die Thyristor-Erregungsprodukte des Unternehmens auswählen, indem Sie den Einphasen-Erregungstransformator und das Thyristor-Modul abbildenFür weitere Informationen wenden Sie sich bitte an den technischen Support des Unternehmens.
4. Der Regler kann auch für den Generator-Set des Gleichspanners verwendet werden, wenden Sie sich bitte an den technischen Support des Unternehmens.
Beigefügte Tabelle: Häufige Fehler und Behandlungsverfahren
| Fehler-Symptom | Mögliche Gründe | Behandlungsmaßnahmen | |
| 1 | Drücken Sie die"Anfang"Schaltfläche, Regler nicht angezeigt, die Generatorspannung reagiert überhaupt nicht. | Die Anregungswicklung ist in entgegengesetzter Richtung zur Remanenz (sie tritt bei der ersten Inbetriebnahme der neuen Einheit auf). | Mit Hilfe eines Multimeters, um die Restspannung des Maschinenendes zu messen, kann festgestellt werden, dass die Restspannung des Maschinenendes kleiner wird, wenn der "Erregungs"-Knopf gedrückt wird.Zu dieser Zeit, wird die Verkabelung der beiden Enden der Anregungswicklung ausgeschaltet. |
| Restspannung niedrig. Generator-AN-Phase-Spannung ist weniger als 3V. Es tritt normalerweise auf, wenn das neue Gerät zum ersten Mal debugged wird oder das Gerät für eine lange Zeit ausgeschaltet wird. | Bei der Magnetisierung ist die positive Batterie mit dem Regler L+ und die negative Batterie mit dem Regler L- verbunden.Die negative Verbindung verursacht Schäden an der Thyristor-Modul des ReglersDas kannst du.Regler L entfernen+.L-Anschluss und dann magnetisieren. | ||
| Die Rotationsdiode des AC-Exciters ist beschädigt. | In dieser Zeit, wenn die Batterie angeschaltet ist, steigt die Spannung am Endpunkt der Maschine nicht. Zu dieser Zeit sollte die defekte Diode überprüft und ausgetauscht werden. | ||
| Die Regulator-Erregungsschleife ist defekt. | Kontakthersteller für die Behandlung | ||
| 2 | Drücken Sie "Aufregung".Schaltfläche, die Spannung steigt (aber nicht Druck), die Spannung freigeben und automatisch fallen. | Die Geschwindigkeit ist zu niedrig. | Machen Sie die Frequenz des Generators größer als 45HZ oder so |
|
Ausfall des internen Reglers |
Kontakthersteller für die Behandlung |
||
| 3 | Drücken"Kick-up"Knopf, Generator Spannungsüberspannung außer Kontrolle, | Bei der ersten Debugging ist es möglich, dass die Nennspannung bei Leerlast weniger als 10 V beträgt. |
mit einer Leistung von mehr als 10 W Kontakthersteller für die Behandlung
|
| Die Messschleife des Reglers ist defekt. | Kontakthersteller für die Behandlung | ||
| 4 | Die Anstiegsspannung ist normal, und der Anstiegsstrom ist nach dem Netzanschluss außer Kontrolle. | Bei der ersten Debugging wird die aktuelle Polarität in der Regel umgekehrt. | Überprüfen Sie, ob die Spannung an die Phasen A, B und N angeschlossen ist. Überprüfen Sie, ob sich der Stromtransformator in der Phase C befindet. Wenn dies zutrifft, passen Sie den Strom in und aus dem unteren Regler an. |
| Das erste Debugging, DL Hilfsverbindung in die normale Öffnung. | DL-Hilfsmittel wird auf normal geschlossenen Kontakt geändert | ||
| Ständiger Leistungsfaktor läuft instabil | Wechsel zum Betrieb mit konstanter Spannung | ||
| Andere | Kontakthersteller für die Entsorgung |
| Häufigkeit | 50 Hz bis 60 Hz |
| Materialien | Gusseisen, Edelstahl oder Aluminium |
| Die Situation | Neues |
| Typ | Wasserstoffgenerator-Erregler |
| Einrichtung | Ganz einfach. |
| Anwendbares Medium | Wasser |
| Verpackung | Palette, Karton, Holzkoffer |
| Gewicht | 3 kg |
| Gewährleistung | 1 Jahr |
| Größe | Standards |

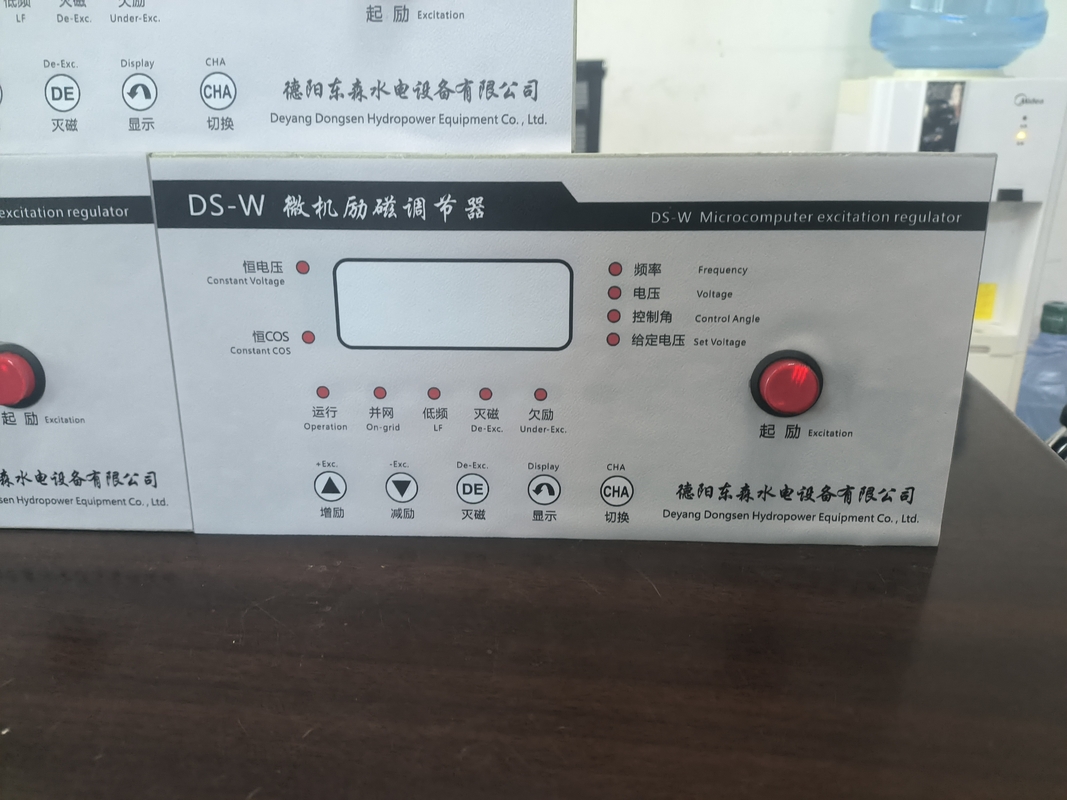

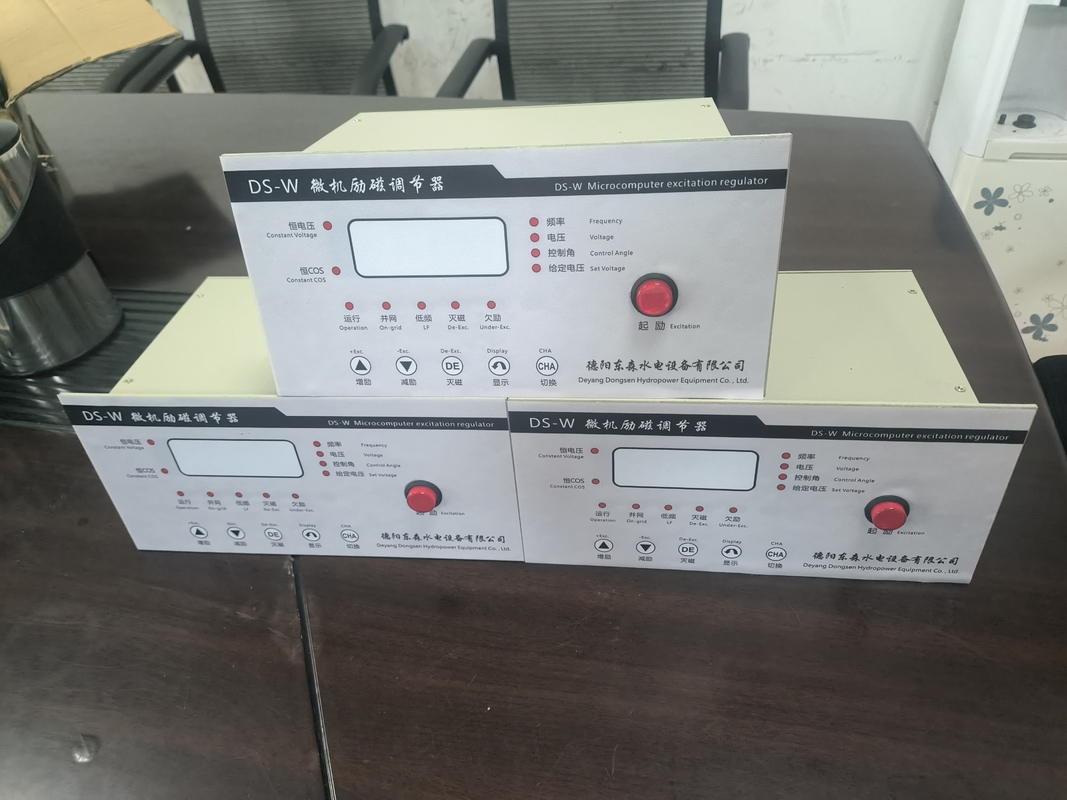

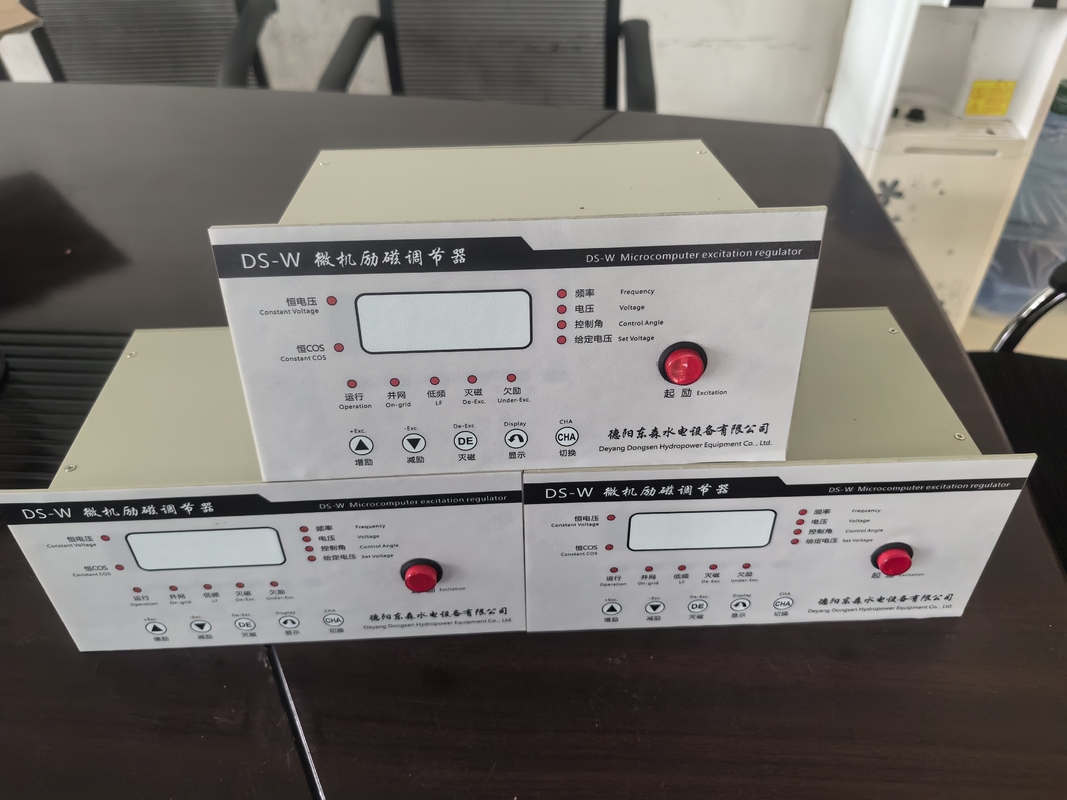

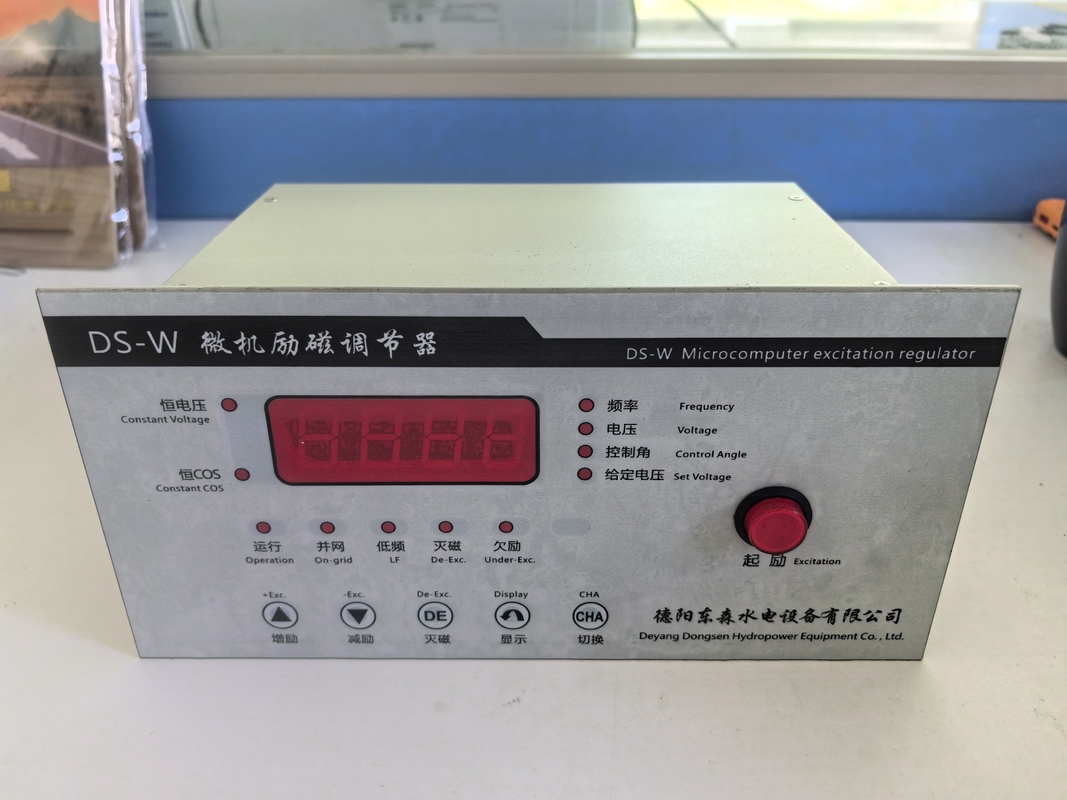

Der Regler für die Anregung des Hydrogenerators - DS-W - ist so konzipiert, dass er das Anregungssystem der Wasserkraftanlage reguliert und die Ausgangsspannung des Generators auf einem stabilen Niveau hält.Das Produkt ist für alle Arten von Wasserkraftanlagen geeignet, die Wasser als Medium zur Stromerzeugung verwenden.
Der Hydrogenerator Excitation Regulator - DS-W ist ideal für Kraftwerke geeignet, die eine Ausgangsspannung von 400 benötigen.Es eignet sich sowohl für Hoch- als auch für Niederspannungssysteme.
Der Hydrogenerator-Erregler - DS-W wird in verschiedenen Verpackungsmöglichkeiten geliefert, einschließlich Paletten, Kartons und Holzkästen.Dieses Produkt ist perfekt für Kraftwerke, die zuverlässige Ersatzteile benötigen, um den kontinuierlichen Betrieb ihrer Wasserkraftanlagen zu gewährleisten.
Zusammenfassend kann gesagt werden, dass der Hydrogenerator Excitation Regulator - DS-W ein hochwertiges Produkt ist, das für eine stabile Ausgangsspannung von Wasserkraftanlagen ausgelegt ist.Es eignet sich für den Einsatz bei verschiedenen Anlässen und SzenarienDas Produkt wird in Deyangcity, Sichuan, China hergestellt und entspricht der Standardgröße der Branche.Es ist vielseitig und kann entweder bei 50HZ oder 60HZ Frequenzen arbeitenDer Hydrogenerator Excitation Regulator - DS-W ist ein wesentlicher Ersatzteil, der in verschiedenen Verpackungsmöglichkeiten geliefert wird, um sicherzustellen, dass er in ausgezeichnetem Zustand zum Kraftwerk kommt.
Unser Turbinen-Ersatzteil-Produkt wird mit außergewöhnlicher technischer Unterstützung und Dienstleistungen geliefert, um sicherzustellen, dass unsere Kunden die bestmögliche Erfahrung erhalten.Unser Expertenteam steht Ihnen bei Fragen oder Problemen zur Installation zur Verfügung.Wir bieten auch maßgeschneiderte Lösungen an, um Ihren spezifischen Bedürfnissen und Anforderungen gerecht zu werden.
Bei Turbine Spare Parts setzen wir uns dafür ein, qualitativ hochwertige Produkte und Dienstleistungen bereitzustellen, die die Erwartungen unserer Kunden übertreffen.
