50HZ/60HZ-Frequenzturbinen Ersatzteile für leicht zu installierende Wasserturbinengeneratoren

Beschreibung des Produkts:

Beschreibung der Terminalblöcke

1- Das ist nicht wahr., Ubx:Stromnetzleitung AB Spannung 400V(wenn Sie nicht die Stromnetzspannung nach der Anregung verfolgen müssen, können Sie nicht anschließen).

2.Ua, Ub:Stromgenerator Endleitung AB Spannung 400V.

3. N:Neutrale Generatorleitung.

4.IC eingeschaltet, IC ausgebaut:Generator-C-Phasenstromtransformator (CT5A)

5.L+, L-Aufregungsschleife zum AC-Exciter.

6.DL Hilfsmittel: die normalerweise geschlosseneHilfskontaktderSchaltbetrieb(der Regler beurteilt den Netzanschluss durch diesen Kontakt.Wenn es keinen überflüssigen Kontakt gibt, kann er direkt leer sein, aber zu diesem Zeitpunkt wird der"magnetisch abgeschaltet"Schlüssel ist ungültig und beeinflusst die Lastablehnungsüberspannung).

7Erregung, Erregung, magnetisches Signal(der Punkt Eingabe ist wirksam, kann nicht angeschlossen werden).

8.COM:DL-Hilfsgerät, Anregung, Anregung, Anregung vom gemeinsamen Signalende.

9Aufregung.Die Fernsteuerung ist direkt an die Anregungsschleife angeschlossen, der externe Steuereingangskontakt sollte getrennt eingeführt werden und nicht mit anderen Schaltkreisen geteilt werden.die Kontaktleistung darf nicht weniger als 10A sein (kann nicht angeschlossen werden).

●Kommunikationsschnittstelle:OberrechnerRS485Kommunikation(Standard nicht diese Schnittstelle,müssen fakultativ sein).

4.3Vorsichtsmaßnahmen für die Verkabelung:

1.Uax und Ubx müssen über den Schaltkreis (siehe Verkabelungsdiagramm QF2) oder eine Sicherung mit einer Leistung von 1A oder mehr verbunden werden.

2.Ua und Ub müssen über den Schaltknopf (siehe Verkabelungsdiagramm QF1) oder nach der Sicherung angeschlossen werden.und der maximale Anregungsstrom darf 16A nicht überschreiten.

3. Phase C Stromtransformator, wenn die Ein- und Ausgangseiten umgekehrt sind, wird dies nach dem Netzanschluss einen Magnetverlust oder eine Übererregung verursachen.

4. Wenn der Generator keine Remanenz hat (AN-Phasenspannung kleiner als3V), wenn der Wechselstromreizer durch die Batterie magnetisiert wird, achten Sie auf die Polarität, die positive Elektrode der Batterie entspricht L + und die negative Elektrode entspricht L-.Wenn die Polarität umgekehrt ist, verursacht es Schäden am Thyristor innerhalb der Regulierung, so dass es am besten ist, die Regulierungs L + L-Verbindung beim Magnetisieren zu entfernen.

Fünftens, die Verwendung von Anweisungen

Anmerkung: Die entsprechende Programmversion dieser Beschreibung ist V6.30 und höher.Das bedeutet, dass es keine Funktion gibt.Die Programmversion ist unter "5.5Weitere Daten finden Sie in der Beschreibung.

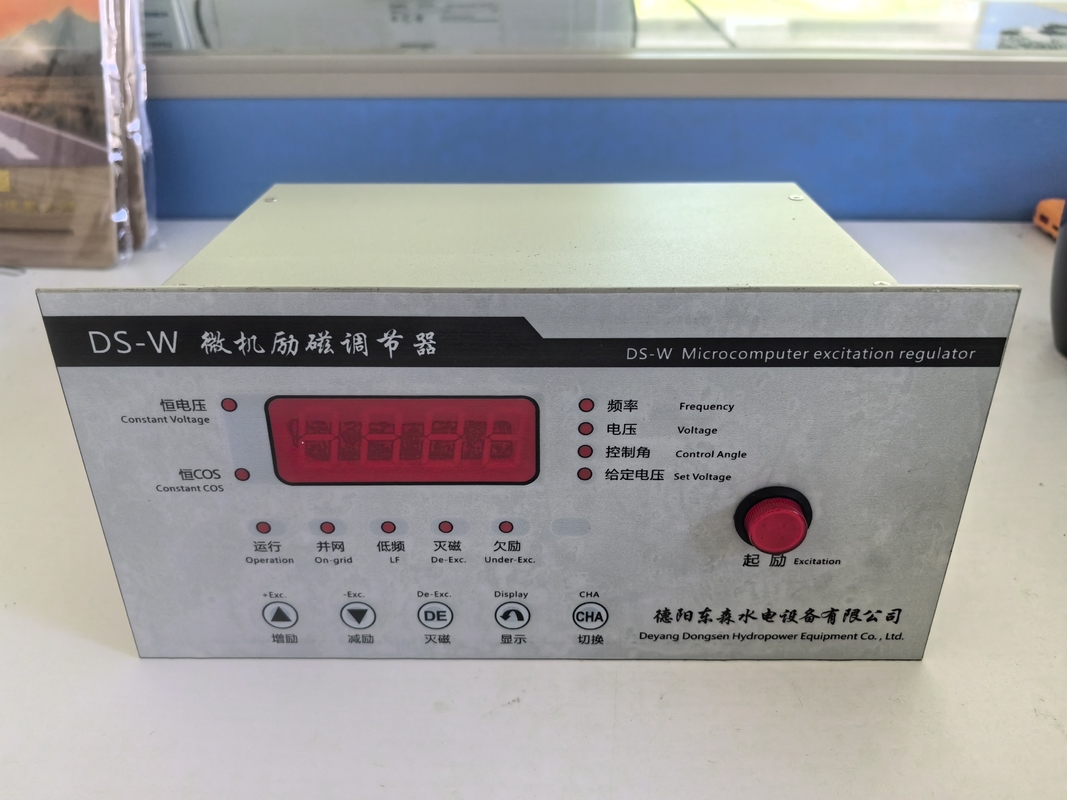

5.1Beschreibung der LED-Leuchte im Arbeitsmodus

1. Die Leuchte "Konstante Spannung" zeigt an, dass sie derzeit im Regulierungsmodus für die konstante Spannung ist.

Ist das Licht für den konstanten Leistungsfaktor eingeschaltet, so zeigt es an, dass es in einem konstanten Leistungsfaktor-Regulierungsmodus ist.

3Die "konstante Spannung" und die "konstante COS"-Leuchten sind gleichzeitig eingeschaltet, was anzeigt, dass der Steuereinsatzwinkel konstant ist.

▲ "Konstante Spannung" Leuchte Blinkintervall 0,5 S: siehe "5.6Beschreibung des Betriebsmodus".

▲ "Konstante COS"-Lampenintervall 0,5S Blinken: siehe "5.7Generatoren sind überlastet.

5.2, Anzeigendaten Beschreibung der LED-Leuchte

Drücken Sie die Taste "Display" in der folgenden vierstündigen Datenzyklus-Schalteranzeige:

1Wenn die "Frequenz"-Lampe eingeschaltet ist, wird die aktuelle Frequenz des Generators angezeigt, und das digitale Rohrbildschirm beginnt mit F.

2Wenn die Spannung eingeschaltet ist,die Messspannung des Stroms wird im Modus "konstante Spannung" und "konstante Steuerwinkel" angezeigt (die Spannung mit dem Einstellwert, der nach der Netzanbindung überlagert wird), und die Anzeige beginnt mit U. Im Modus "konstante Leistungsfaktor" wird der aktuelle Leistungsfaktor mit C angezeigt.

3. Wenn das Licht "Steuerwinkel" eingeschaltet ist, wird der aktuelle Thyristorsteuerwinkel angezeigt, der mit A beginnt.

4. Wenn die "gegebene Spannung" eingeschaltet ist, wird die aktuelle gegebene Spannung im Modus "konstante Spannung" angezeigt; im Modus "konstante Leistungsfaktor" wird der aktuelle gegebene Leistungsfaktor angezeigt;Anzeige des aktuellen gegebenen Steuerecks im Modus "Konstante Steuerecke".

▲Wenn die Spannung und die angegebene Spannung in Prozent angezeigt werden (Werkstandardmodus, 400V entspricht 100%), drücken und halten Sie die Taste "Schalter" 4 Sekunden lang unaufhörlich gedrückt.Es wird auf die tatsächliche Wertanzeige (400V) umgeschaltet., wird die Taste "Switch" freigegeben und nach 4 Sekunden wieder gedrückt auf die Prozentsatzanzeige geschaltet.

5.3Beschreibung des Betriebszustands des LED-Lichts

1. "Lauflicht": wird verwendet, um anzuzeigen, ob der Regler läuft, und blinkt in Abständen von 1 Sekunde.

2. "Gitterverbindung" - Leuchte: Leuchte, wenn der Generator an das Netz angeschlossen ist (Schaltschalter geschlossen).

3. "Niedrigfrequenzlicht": Licht, wenn die Frequenz unter 40 Hz liegt.

4. "Magnetisch ausgeschaltet" Anzeige: Sie ist eingeschaltet, wenn "magnetisch ausgeschaltet" betrieben wird, und ausgeschaltet zu anderen Zeiten.

5. "Unterexcitation"-Licht: Wenn der Generator an das Netz angeschlossen ist und im Phasenzustand ist, leuchtet er (der Leistungsfaktor befindet sich in der führenden Position),und der Regler erhöht automatisch die Erregung unter dem Untererregungszustand, bis er den "Untererregungszustand" (im Modus "konstante Steuerwinkel") verlässt, wird es zu einer Untererregung führen, aber es wird die Erregung nicht automatisch erhöhen).

5.4, Tastenfunktion.

1."Erhöhung"Schlüssel: Bei jedem Drücken wird die angegebene Spannung plus 1 (plus 4, wenn der tatsächliche Spannungswert angezeigt wird) oder der angegebene Leistungsfaktor minus 0,01 oder der angegebene Bedienwinkel minus 1 Grad angezeigt.

2."Reduzieren Sie die Erregung"Schlüssel: Bei jedem Drücken wird die angegebene Spannung um 1 reduziert (der tatsächliche Wert der Spannung wird um 4 reduziert) oder der angegebene Leistungsfaktor um 0 erhöht.01 oder der angegebene Bedienwinkel wird um 1 Grad erhöht..

▲Anmerkung: Drücken Sie die Taste "Erhöhung" oder "Reduzierung" automatisch schalten Sie das Display auf "gegebene Spannung", drücken Sie die Taste nicht nach 3 Sekunden, kehren Sie zur ursprünglichen Anzeigendatenleiste zurück.Wenn die "Niedrigfrequenz"-Licht ist, kann der Wert der "gegebenen Spannung" nicht manuell geändert werden.

In der Parameter-Einstellungsoberfläche drücken Sie nur die Taste "Erhöhen" oder "Reduzieren", um den Parameterwert zu ändern.

3."Magnetisch ausgeschaltet"Schlüssel: Er ist im netzgebundenen Zustand ungültig. Wenn er nicht mit dem Netz verbunden ist, drücken Sie die Schlüssel "magnetisch ausgeschaltet", um den Magneten automatisch zu deaktivieren.

4. Die "Anzeige" - > "spannung" - > "Steuerwinkel" - > "eine bestimmte Spannung" - > "Frequenz" - >... .

5."Schalter"Schlüssel: Wird zum Wechseln des Betriebsmodus verwendet.Wenn der Parameter "Einstellungen für den Moduswechsel anpassen" auf HCO2 oder HCOS eingestellt ist (die neue Programmversion annulliert den HCO2-Modus) : vor der Netzanbindung ist die Taste "Schalter" ungültig und die Bedingungen nach der Netzanbindung sind erfüllt (siehe "5.6. Beschreibung des Betriebsmodus) Drücken Sie die Taste "Switch", um zwischen den Einstellmodi "konstante Spannung" und "konstante Leistungsfaktor" zu wechseln.Drücken Sie vor der Netzanbindung die Taste "Schalter", um zwischen dem Einstellmodus "konstante Spannung" und "konstante Steuerwinkel" zu wechseln.. Nach der Netzanbindung drücken Sie die Taste "Schalter" ist ungültig und in den Einstellmodus "konstante Steuerwinkel" gesperrt.

5.5, Weitere Daten anzeigen

Halten Sie die Tasten "Anzeige" und "Erhöhung" gleichzeitig 3 Sekunden lang gedrückt, "Frequenz", "Spannung", "Bedienwinkel", "gegebene Spannung" leuchtet gleichzeitig an,Es bedeutet, mehr Daten Anzeige-Zustand eingeben. Drücken Sie die Taste "Anzeigen", um die folgenden Daten abwechselnd anzuzeigen, und drücken Sie die Taste "Schalten", um diese Schnittstelle zu beenden.(XXX gibt die tatsächlichen Anzeigendaten an, die nachstehend gleich sind).

1.VX.XX: Programmversionsnummer

2.dXXX: Stromgeneratorspannung

3.ZXXX: Die Generatorspannung mit dem überlagenen Einstellwert, der den Daten im Spannungsfeld der Hauptoberfläche entspricht.

4.IXXX: Stromgeneratorstrom (Anzeige in Prozent)

5.CX.XX: Leistungsfaktor der Strömung

6.SXXX: Parameter für die Systemspeicherung (diese Daten sind in Versionen vor V6.00 nicht verfügbar)

7.LXXX: Das System behält den Parameter

8.EXXX: Stromnetzspannung

PXXX: reservierter Systemparameter

P.xx: reservierter Systemparameter

11. Q.xx: reservierter Systemparameter

• Produktbezeichnung: Ersatzteile für Turbinen
• Ausgangsstoffe:
  • Gusseisen
  • Edelstahl
  • Aluminium
• Typ: Regulierer der Anregung des Wasserstoffgenerators
• Anwendbar: Wasserturbinengenerator
• Verpackung:
  • Paletten
  • Ausgestopft
  • Holzgehäuse
• Gewicht: 3 kg

Technische Parameter:

Anwendungen:

Der Hydrogenerator-Erregler ist ein kritisches Ersatzteil, das bei der Wartung und Reparatur von Wasserkraftwerken eingesetzt wird.Die kompakte Größe des Produkts macht es leicht zu lagern und zu transportierenDas DS-W-Modell des Hydrogenerator-Erreglers ist ein neues Produkt, das mit einer 1-Jahres-Garantie ausgestattet ist.Gewährleistung von Sicherheit und Vertrauen der Kunden in das Produkt.

Der Hydrogenerator-Ausregler ist ein wesentliches Produkt für die Wartung und Reparatur von Wasserkraftwerken.einschließlich der Regulierung der Anregung des Generators zur Erzeugung von StromDas Produkt eignet sich ideal für verschiedene Einsatzzwecke wie Notfallreparaturen, Routinewartung und Modernisierung von Wasserkraftwerken.Der Hydrogenerator-Ausregulator ist ein zuverlässiges und effizientes Produkt, das den reibungslosen Betrieb von Wasserkraftwerken gewährleistet.

Der Hydrogenerator-Erregler ist mit verschiedenen Geräten kompatibel und somit ein ideales Produkt für Bearbeitungsdienste.zum Beispiel PumpenDas DS-W-Modell des Hydrogenerator-Erreglers ist ein neues Produkt, das auf die Bedürfnisse der Kunden zugeschnitten ist.Es ist ein zuverlässiges und effizientes Produkt, das den reibungslosen Betrieb von Geräten gewährleistet.

Anpassung:

Unterstützung und Dienstleistungen:

Unser Turbinen-Ersatzteil-Produkt wird mit außergewöhnlicher technischer Unterstützung und Dienstleistungen geliefert, um sicherzustellen, dass unsere Kunden das bestmögliche Erlebnis erhalten.

• 24 Stunden am Tag, rund um die Uhr
• technische Unterstützung vor Ort
• Expertenberatung für individuelle Lösungen
• Installations-, Inbetriebnahme- und Inbetriebnahmeleistungen
• Umfassende Ausbildung für Bediener und Instandhaltungspersonal
• Regelmäßige Wartungs- und Inspektionsleistungen
• Reparatur- und Sanierungsleistungen für alle Ersatzteile von Turbinen

Unser Team aus erfahrenen Ingenieuren und Technikern ist bestrebt, unseren Kunden zu helfen, ihre Turbinenleistung zu optimieren und Ausfallzeiten zu minimieren.Kontaktieren Sie uns, um mehr über unseren technischen Support und unsere Dienstleistungen zu erfahren.
